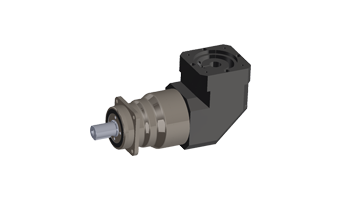

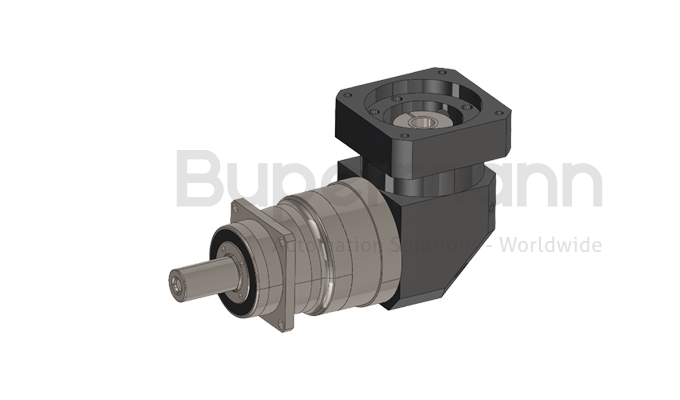

BPDR系列转角行星减速机

BPDR系列接纳滚锥轴承设计,一体式行星齿轮架和轴出轴团结,提供更高的径向负载、更长的使用寿命和最小的齿隙 。

BPDR系列最适用于高定位精度和运动控制的高性能应用工况 。

结构尺寸

您是否想相识更多?

如需要相识更多CAD数据或3D模子,请直接与我们BUPERMANN联系:

获取图纸

手艺咨询

400-886-9228

  • 手艺参数
  • 输出扭矩
  • 装置尺寸图
  • 索取报价
手艺参数单位BPDR042BPDR060BPDR090BPDR120BPDR140BPDR180BPDR220
减速比单级3, 4, 5, 6, 7, 8, 9, 10
双级15, 20, 25, 30, 35, 40, 50, 70, 80, 100
三级/120, 150, 200, 250, 300, 400, 450, 500
额定输入转数rpm5000500040004000300030002000
最大输入转数rpm100001000080008000600060004000
标准回程间隙P0arcmin//≤3 ~ ≤5≤2 ~ ≤4≤2 ~ ≤4≤2 ~ ≤4≤2 ~ ≤4
细密回程间隙P1arcmin≤5 ~ ≤7≤5 ~ ≤7≤5 ~ ≤7≤5 ~ ≤7≤5 ~ ≤7≤5 ~ ≤7≤5 ~ ≤7
标准回程间隙P2arcmin≤7 ~ ≤9≤7 ~ ≤9≤6 ~ ≤9≤6 ~ ≤9≤6 ~ ≤9≤6 ~ ≤9≤6 ~ ≤9
抗扭刚度Nm/arcmin37142550145225
最大径向力N610
12002450400090001500020000
最大轴向力N32010502200400083001420028000
转动惯量kg.cm20.090.09~0.350.35~2.252.25~6.842.57~9.217.03~28.9822.51~69.61
满载时效率%92 ~ 9592 ~ 9592 ~ 9592 ~ 9594 ~ 9793 ~ 9693 ~ 96
事情温度°C-10?C ~ 90?C
防护品级
IP65
运行噪音dB61646770706870
手艺参数单位BPDR042BPDR060BPDR090BPDR120BPDR140BPDR180BPDR220
额定输出扭矩单级9-2040-60100-160208-330342-650588-12001140-2000
双级14-2040-60100-160208-330342-650588-12001140-2000
三级






急停扭矩单级2.5倍额定输出扭矩
双级
2.5倍额定输出扭矩
三级
2.5倍额定输出扭矩


手艺参数
单位BPDR042BPDR060BPDR090BPDR120BPDR140BPDR180BPDR220
输出轴直径D3mm13162232405575
输出端定位凸台直径D4mm35607090130160180
输出端面宽度L1mm506276100141182215
行星减速机总长L7单级111.5171228.5299338.5397484
双级139187.5253.5330370.5434521
三级






输入轴径(可定制)C3mm11141924384855
输入端定位凸台直径C4mm305070110130180200
输入端孔位置(可定制)C1mm467090145200200235

您的需求类型*

您的应用

您的需求的产品 *

姓名*

电话 *

电子邮箱 *

你的需求 *

行业应用

更多可用的行星减速机

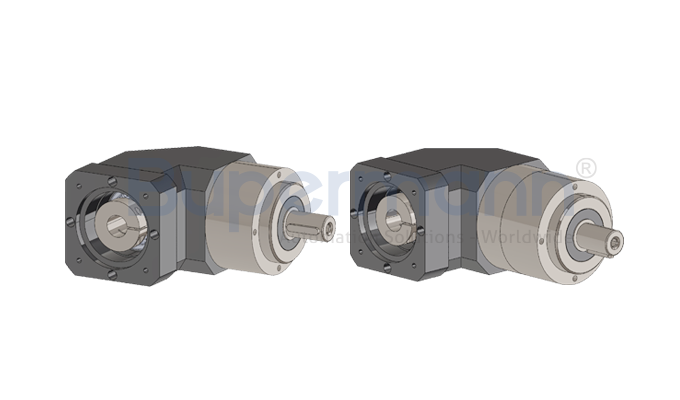

BPAR系列转角行星减速机
