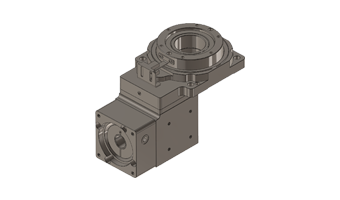

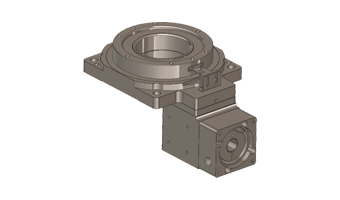

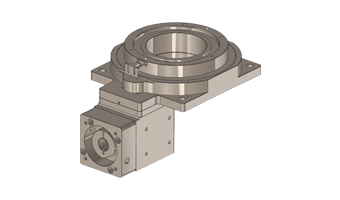

BPHR系列转角中空旋转平台

BPHR系列转角中空旋转平台,拥有更高减速比(减速比10~50),定位精度≤1arcmin,重复定位精度可达±5arcsec  。

盘面运转行动平稳,顺畅,定位快速  。

结构尺寸

您是否想相识更多?

如需要相识更多CAD数据或3D模子,请直接与我们BUPERMANN联系:

获取图纸

手艺咨询

400-886-9228

  • 手艺参数

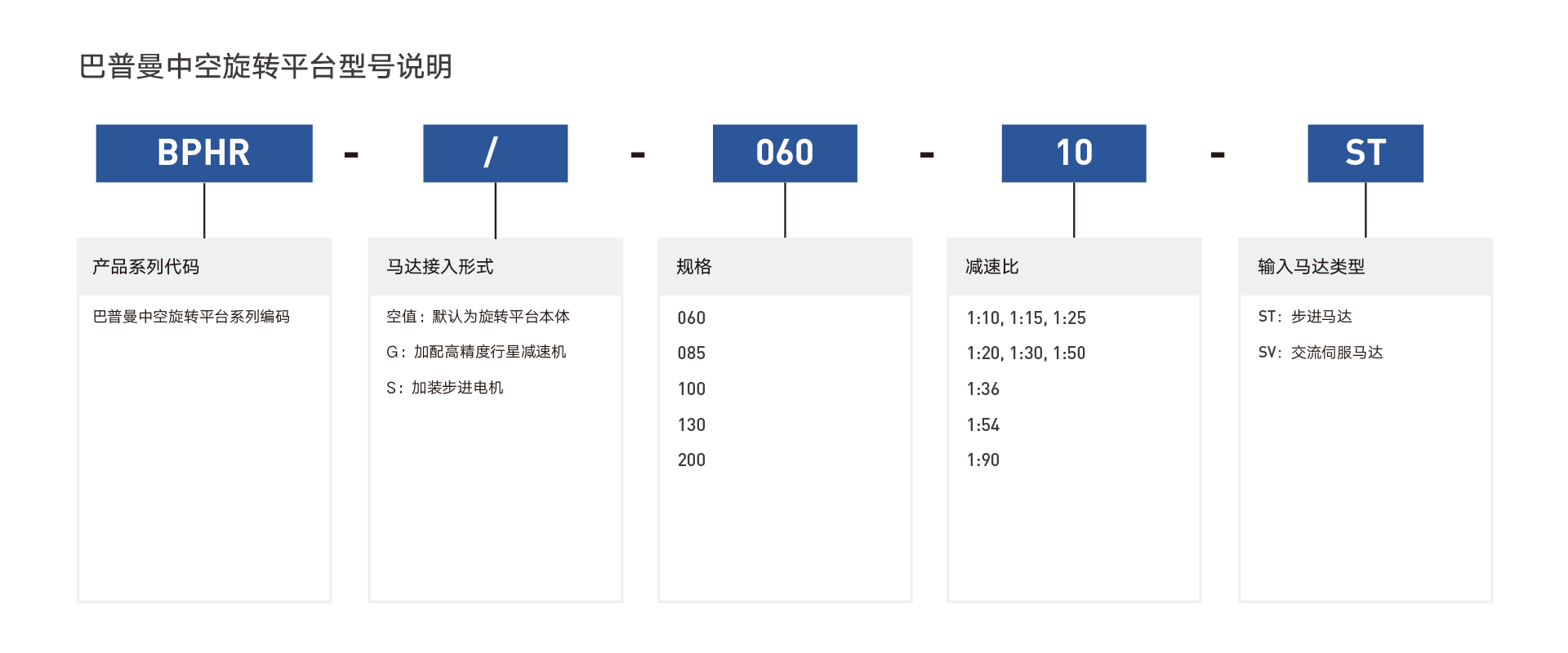

  • 参数说明
  • 装置尺寸图
  • 索取报价
手艺参数单位BPHR060BPHR085BPHR130BPHR200
旋转平台轴承
交织滚子轴承
减速比
10/15/25/20/30/5010/15/25/20/30/5020/30/5020/30/50
允许转矩
4205290
转动惯量kg.m?4300*10-62500*10-615870*10-6108150*10-6
允许转速r/min200
允许惯性载重NM2045130216
允许轴向载重N20050020004000
定位精度arcmin0.5
重复定位精度arcsec±10
旋转平台台面误差mm0.005
旋转平台平行度mm0.015
旋转平台同心度mm0.01
精度寿命h20000
防护品级
IP40
重量Kg2.32.34.213
