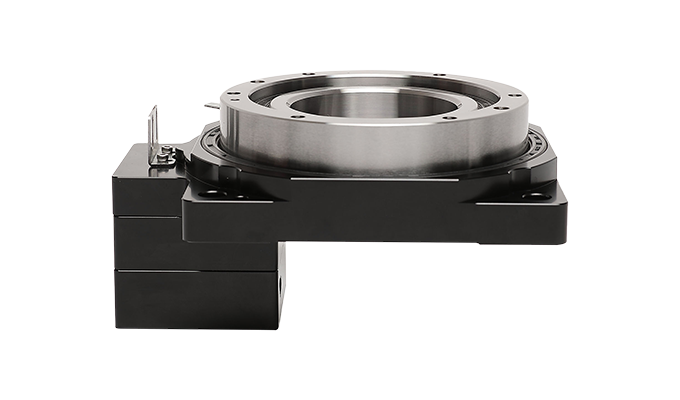

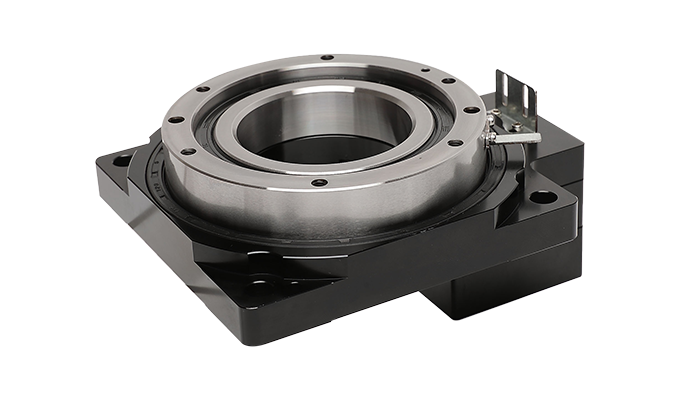

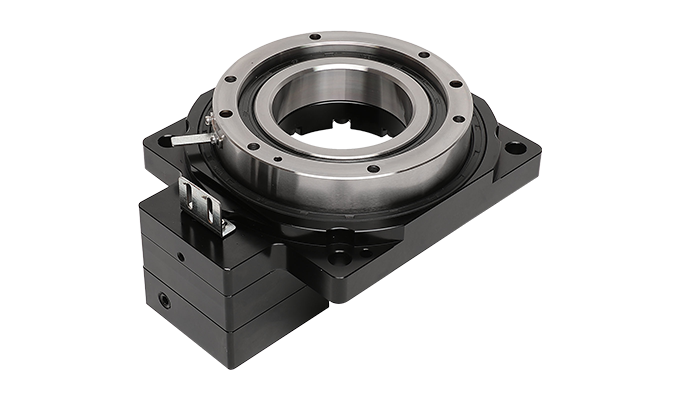

BPHN085中空旋转平台

BPHN系列中空旋转平台的旋转盘面可直接锁固事情物， 旋转平台接纳中空式设计，中空径可达Φ250mm（无论配线或配管都十分利便 ），定位精度≤1arcmin，重复定位精度可达±5arcsec。

盘面运转行动平稳、顺畅、定位快速 ，可搭配各厂牌步进或伺服马达使用

结构尺寸

60 85 110 130 170 200 280 370 450 680

您是否想相识更多？

如需要相识更多CAD数据或3D模子，请直接与我们BUPERMANN联系：

获取图纸

手艺咨询

400-886-9228

  • 手艺参数
  • 型号说明
  • 装置尺寸图
  • 图纸下载
  • 获取报价
手艺参数单位BPHN060BPHN085BPHN110BPHN130BPHN170BPHN200BPHN280BPHN370BPHN450BPHN680
适配马达
50W/100W 交流伺服马达
       42型步进马达		200W/400W 交流伺服马达
       57型步进马达		200W/400W 交流伺服马达
       57/86型步进马达		200W/400W 交流伺服马达
       57/86型步进马达		200W/400W 交流伺服马达
       57/86型步进马达		750W 交流伺服马达
       86型步进马达		1KW/2KW 交流伺服马达
       110型步进马达		1KW/2KW 交流伺服马达
       110型步进马达		3KW/5KW 交流伺服马达
3KW/5KW 交流伺服马达
减速比
1:51:101:51:101:51:101:101:181:101:101:181:101:181:101:101:10
允许转矩
54302047355232729060126100200456300
转动惯量kg.m?4300*10-62500*10-62500*10-615870*10-6108150*10-6108150*10-6146000*10-6380230*10-6380230*10-6380230*10-6
允许转速r/min200200200200200200200200200200
允许惯性载重Nm860657295135350500600600
允许轴向载重N26050016502000350040007000150001500020000
定位精度arcmin0.50.50.50.50.50.50.50.511
重复定位精度arcsec±10±10±10±10±10±10±10±10±10±10
旋转平台台面误差mm0.0050.0050.0050.0050.0050.0050.0050.0050.0050.005
旋转平台平行度mm≤0.01mm≤0.01mm≤0.01mm≤0.01mm≤0.01mm≤0.01mm≤0.01mm≤0.01mm≤0.02mm≤0.01mm
旋转平台同心度mm≤0.01mm≤0.01mm≤0.01mm≤0.01mm≤0.01mm≤0.01mm≤0.01mm≤0.01mm≤0.02mm≤0.01mm
精度寿命h20000200002000020000200002000020000200002000020000
防护品级
IP40
重量Kg0.61.22.52.56.58.019.045110150






直联接伺服电机 BPHN085-010


直联接伺服电机 BPHN085-018


BPHN085-010-SV.pdf

大。 189KB 类型：pdf

语言：CN

您的需求类型*

您的应用

您的需求的产品 *

姓名*

电话 *

电子邮箱 *

你的需求 *

行业应用

更多可用的中空旋转平台

BPHR系列转角中空旋转平台

这是一款中空旋转平台附直角转向器，可以实现电机水平装置

  • 减速比

    10-50

  • 额定扭矩

    5-200

  • 定位精度

    ≤1 arcmin

  • 重复定位精度

    ≤15 arcsec

  • 负载能力

    3-800Kg

结构尺寸

BPHP系列高精度中空旋转平台

这是一款拥有极高精度定位精度和重复定位精度的中空旋转平台，重复定位精度≤10arcsec

  • 减速比

    5-180

  • 额定扭矩

    5-120

  • 定位精度

    ≤20 arcsec

  • 重复定位精度

    ≤10 arcsec

  • 负载能力

    10-800 Kg

结构尺寸

BPHB系列海波齿中空旋转平台

兼备更高减速比、高转矩、高精度、低磨耗的优点为一体，定位精度极高且高效率

  • 减速比

    3-300

  • 额定扭矩

    4-500

  • 定位精度

    ≤40 arcsec

  • 重复定位精度

    ≤5 arcsec

  • 负载能力

    15-1200 Kg

结构尺寸

BPHT系列重负载旋转平台

在重负载的工况下且坚持极高精度，负载能力达15吨，精度高达5arcsec

  • 减速比

    15-60

  • 额定扭矩

    180~277000

  • 定位精度

    ≤20 arcsec

  • 重复定位精度

    ≤8 arcsec

  • 负载能力

    15~6000 Kg

结构尺寸
