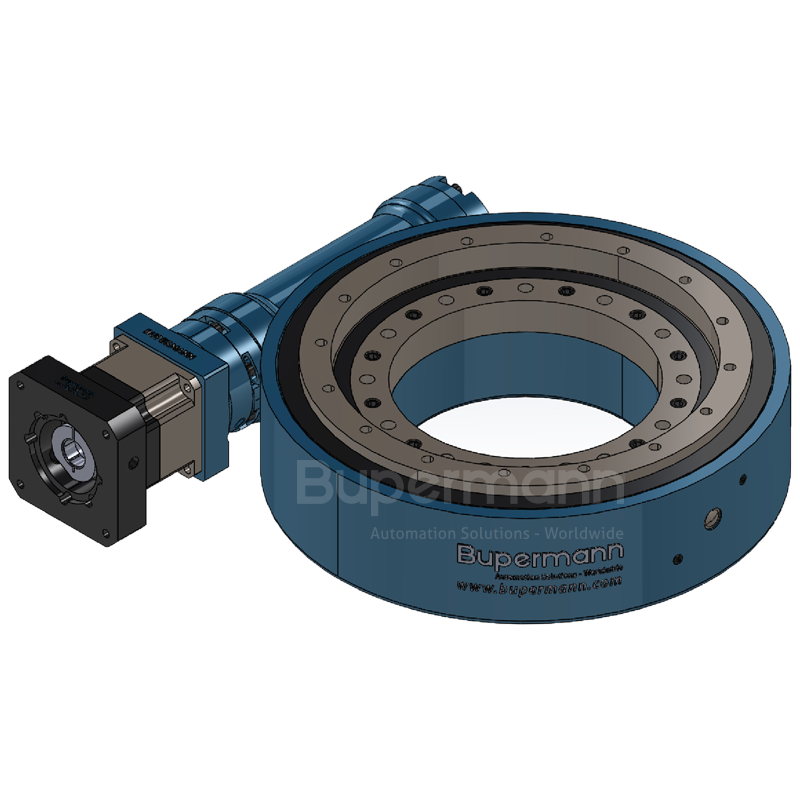

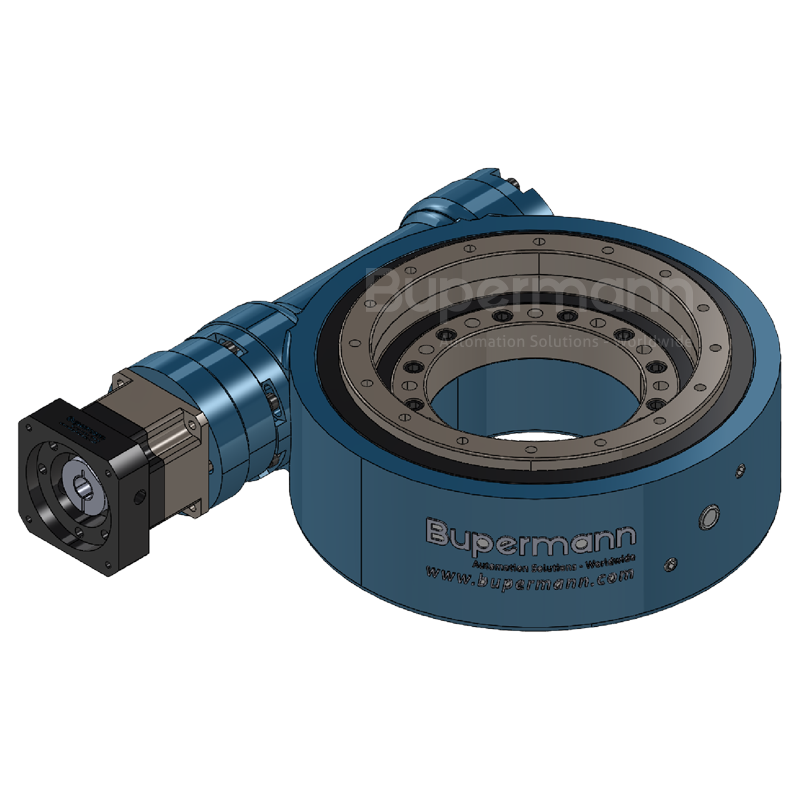

BPHT系列重负载旋转平台

高精度:滚轮与凸轮无间隙配合 ,在坚持高支解精度和高扭矩的情形下且能遭受重负载

高速:高细密的滚轮与凸轮 ,完全阻止爆发间隙 ,从而使转盘高速且平稳运行 ,在加速率或负载的情形下无振动爆发

极高负载能力:最大可遭受的负载可达15吨

结构尺寸

您是否想相识更多 ?

如需要相识更多CAD数据或3D模子 ,请直接与我们BUPERMANN联系:

获取图纸

手艺咨询

400-886-9228

  • 手艺参数
  • 参数说明
  • 装置尺寸图
  • 索取报价
手艺参数单位BPHT055BPHT060BPHT080BPHT100BPHT150BPHT200BPHT320BPHT520BPHT670BPHT1120
盘面尺寸mm559512013018536053075011001600
中心孔径mm2562801001502003205226701120
减速比
1:151:201:241:201:201:401:601:601:901:90
启动阻止上限扭矩Nm7016222558510052821856015500//
静态输出扭矩Nm105258375850 168040171356026500//
允许负载
40Kg80Kg150Kg200Kg500Kg1.5T2.5T4.0/6.0T10T15T
允许输出轴最高转速r/min﹤200﹤150﹤100﹤100﹤80﹤36﹤30﹤20加行星减速机后﹤1500加行星减速机后﹤1500
输出轴额定转速r/min6040353530201510加行星减速机后﹤1500加行星减速机后﹤1500
输出轴允许径向载荷 N21003210350045007150120001650026400//
允许惯性力矩负载Nm120160200220250120000180000277000//
定位精度arcsec±5±5±5±5±8±8±8±8±25arcsec±25arcsec
重复定位精度sec±5(0.001°)

旋转平台平行度mm±0.005 (可按需定制0.002~0.005)±0.01 (可按需定制0.002~0.005)

旋转平台同心度mm±0.005 (可按需定制0.002~0.005)±0.01 (可按需定制0.002~0.005)±8arcsec±8arcsec
精度寿命h20000
防护品级
IP40
重量Kg8.515172040120200300//


  • BPHT055重载旋转平台-1.png

    BPHT055

  • BPHT060-020重载旋转平台02.png

    BPHT060

  • BPHT080-024重载旋转平台02.png

    BPHT080

  • BPHT100-020重载旋转平台01.png

    BPHT100

  • BPHT150-020重载旋转平台04.png

    BPHT150

  • BPHT200-040重载旋转平台04.png

    BPHT200

  • BPHT320-060重载旋转平台04.png

    BPHT320

  • BPHT520-060重载旋转平台-3.png

    BPHT520

BPHT055重载中空旋转平台


BPHT060重负载旋转平台


BPHT080重负载旋转平台


BPHT100重负载旋转平台


BPHT150重负载旋转平台


BPHT200重负载旋转平台


BPHT320重负载旋转平台


BPHT520重负载旋转平台


您的需求类型*

您的应用

您的需求的产品 *

姓名*

电话 *

电子邮箱 *

你的需求 *

行业应用

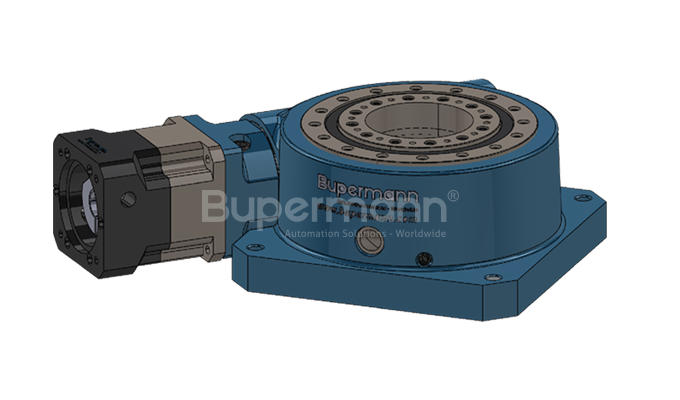

更多可用的中空旋转平台

BPHN系列中空旋转平台

这是一款高定位精度和高负载能力为一体的中空旋转平台 ,定位精度≤0.5弧分

  • 减速比

    10-180

  • 额定扭矩

    5-650

  • 定位精度

    ≤1 arcmin

  • 重复定位精度

    ≤20 arcsec

  • 负载能力

    30-800 Kg

结构尺寸

BPHR系列转角中空旋转平台

这是一款中空旋转平台附直角转向器 ,可以实现电机水平装置

  • 减速比

    10-50

  • 额定扭矩

    5-200

  • 定位精度

    ≤1 arcmin

  • 重复定位精度

    ≤15 arcsec

  • 负载能力

    3-800Kg

结构尺寸

BPHP系列高精度中空旋转平台

这是一款拥有极高精度定位精度和重复定位精度的中空旋转平台 ,重复定位精度≤10arcsec

  • 减速比

    5-180

  • 额定扭矩

    5-120

  • 定位精度

    ≤20 arcsec

  • 重复定位精度

    ≤10 arcsec

  • 负载能力

    10-800 Kg

结构尺寸

BPHB系列海波齿中空旋转平台

兼备更高减速比、高转矩、高精度、低磨耗的优点为一体 ,定位精度极高且高效率

  • 减速比

    3-300

  • 额定扭矩

    4-500

  • 定位精度

    ≤40 arcsec

  • 重复定位精度

    ≤5 arcsec

  • 负载能力

    15-1200 Kg

结构尺寸
